偏心鑽具工作原理

1.鑿岩工作開始時，偏心擴孔套沿偏心導向鑽頭旋出，同時開始擴孔以保證套管和鑽進系統同時前進。
2.跟管鑽進到位後，小心地反轉，偏心擴孔套旋回，并将偏心鑽具系統從套管中拔出。
3.将套管向上拔，同時在孔底噴灌砼漿或其它填充物。
4.在基岩中采用常規鑽具鑽進以達到所需深度。

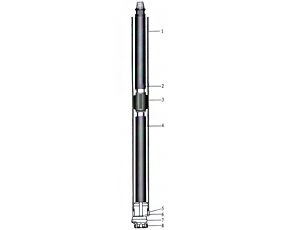

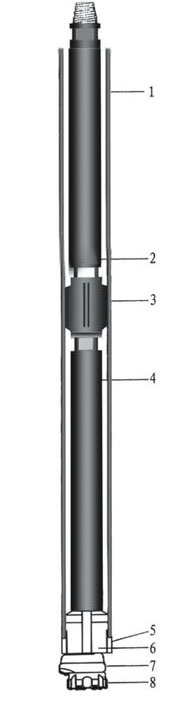

	序号	名稱	參數
	1	套管	比較大外徑   小外徑
	2	鑽杆	連接螺紋 外徑 扳手槽厚
	3	導向接頭	有效長度
	4	配用沖擊器

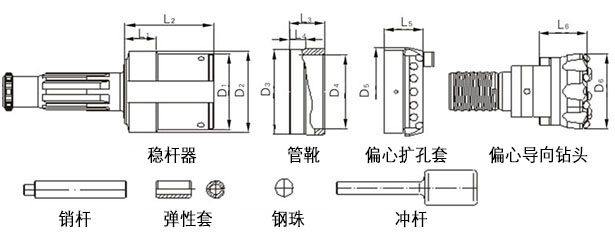

	5	管靴	L3 L4 D3 D4
	6	穩杆器	L1 L2 D1 D2
	7	偏心擴孔套	D5 L5 比較大擴孔直徑 偏心擴孔套合金
	8	偏心導向鑽頭	D6 L6 邊齒 中齒

型号		90	115	140	165	190	240
套管	比較大直徑 (mm)	115	142	171	195	222	273
	小直徑 (mm)	102	128	155.6	182.6	205	260.4
鑽杆	連接螺紋	API 23/8 Reg			API 31/2 Reg
	直徑 (mm)	76		89	114
	扳手槽厚	65			95
導向接頭	有效長度	225				250	317
配用沖擊器		HD35	HD45	HD55	HD65		HD85
管靴	L3 (mm)	80	76	90	95	110	111
	L4 (mm)	55	50	63	65	72	75
	D3 (mm)	101.7	127	155.3	180	204.7	208.3
	D4 (mm)	93	116	141	168	193	242
穩杆器	L1 (mm)	38	48	55	61.5	62.8	70
	L2 (mm)	138	136	160	181.5	185	190
	D1 (mm)	92	115	140	166	191	240
	D2 (mm)	100	126	153.6	179.6	203	257
擴孔套	D5 (mm)	91	114	138	165	190	240
	L5 (mm)	70	89	70	80	90	100
	比較大擴孔直徑(mm)	123	152	185	211	237	308
	合金	4×Φ12	5×Φ14	7×Φ14	7×Φ14	7×Φ16	16×Φ16
導向鑽頭	D6 (mm)	90	114	138	165.8	190	240
	L6 (mm)	59	67	66	82.5	82	89.4
	邊齒	8×Φ12	8×Φ14	8×Φ16	8×Φ16	9×Φ18	12×Φ18
	中齒	5×Φ10	6×Φ12	8×Φ14	8×Φ16	9×Φ16	32×Φ16
